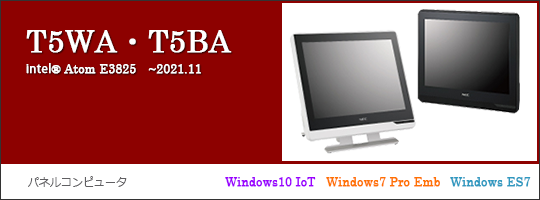

パネルコンピュータ T5WA・T5BA

★省電力のインテル® Atom™ プロセッサーを搭載したファンレス設計の15型パネルコンピュータ。長期供給・長期保守サポートを実現しているため、計画的なシステム運用が可能です。

基本仕様

型名

T5WA

T5BA

筐体色

白色

黒色

メモリ

2GBまたは4GB ※1

CPU

インテル® Atom™ プロセッサー E3825

外形寸法

360(W) × 320(D) × 45(H) ㎜

OS

Windows7 Professional SP1 for Embedded、
Windows Embedded Standard 7 SP1(32bit)
Windows 10 IoT Enterprise 2016 LTSB

供給期間

2021年11月末日予定

保守対応期間

2026年11月末日予定


※1:メモリ4GB実装時に実際に利用可能なメモリ容量は、2.89GB程度となります。


構成・フリーセレクションメニュー

各項目からご希望の型番※6を選択し、製品を構成して下さい。
お見積依頼の際に、この型式をご連絡ください。

フレームモデル(必須) FC-T5WA-S
本体(白色)
FC-T5BA-S
本体(黒色)
メモリ(必須) FC-1T0MR-001
2GB
FC-1T0MR-002
4GB
補助記憶装置(必須)
※1
FC-1T0HD-001
HDD+Win7 Pro Emb
※2
FC-1T0SD-001
SSD+Win7 Pro Emb ※2
FC-1TOSD-002
SSD+WES7 ※3 ※4
FC-1T0HD-002
HDD + Windows 10 IoT Enterprise 2016 LTSB
※5
FC-1T0SD-003
SSD + Windows 10 IoT Enterprise 2016 LTSB
※5
-
任意選択 FC-1TOWL-001
無線LAN(本体組込み)

※1:セットアップ時にはUSBキーボード、USBマウスをご用意ください。

※2: Microsoft Windows7 Professional SP1 for Embedded Systems(32bit)nternet Explorer11がインストールされています。パーティションは、第1パーティション:50GB(NTFS)【出荷時には、インストール済みソフトで、約10GBを占有】、第2パーティション:残り(NTFS)。

※3:本OSは、通常のWindowsをベースに必要なコンポーネントを取捨選択して作成したOSのため、ソフトウェアや接続デバイスの動作が異なる(または動作しない、インストールできない)等の可能性があります。購入前にお客様にて十分な動作確認を 実施いただけますようお願いいたします。

※4: Microsoft Windows Embedded Standard 7 SP1(32bit)、Internet Explorer11がインストールされています。パーティションは、第1パーティション:50GB(NTFS)【出荷時には、インストール済みソフトで、約20GBを占有】、第2パーティション:残り(NTFS)。

※5: Microsoft® Windows® 10 IoT Enterprise 2016 LTSB(64bit版)、Internet Explorer®11がインストールされています。パーティションは、第1パーティション:80GB(NTFS)【出荷時には、インストール済みソフトで、約20GBを占有】、第2パーティション:残り(NTFS)。Windows 10対応の詳細はhttp://jpn.nec.com/fc/win10iot.html を参照ください。

※6:フリーセレクションで提示されている型番の単品購入はできません。


さまざまな場所への設置が可能

省スペース設計により45mmの薄型ボディを実現。オプションのスタンドや壁掛けブラケットを利用して、お客様の環境に適した設置が可能です。

オプション品

品名 自立スタンド(白)
型式 FC-0T0ST-001
本体を自立させるスタンド(白色)。仰角25度、30度または35度の角度で本装置を立てかけることができます。

品名 自立スタンド(黒)
型式 FC-0T0ST-002
本体を自立させるスタンド(黒色)。仰角25度、30度または35度の角度で本装置を立てかけることができます。

品名 壁掛けブラケット
型式 FC-0T0ST-003
本体を壁等に固定する為のブラケット

品名 ウォームスタンド
型名 FC-0T0ST-004
本体を自立させるスタンド。仰角10度から仰角35度の間で自由に角度を調整して本装置を立てかけることができます。

希望小売価格(税別)

FC-T5WA-S(白色)構成例
・本体(白色)
・メモリ容量:2GB
・HDD 500GB
Windows®7 Professional
SP1 for Embedded Systems
(32bit/日本語版)インストール
・無線LAN:なし
・FC-T5WA-S
・FC-1T0MR-001
・FC-1T0HD-001
251,000円
(税別)
・本体(白色)
・メモリ容量:2GB
・HDD 500GB
Windows®7 Professional
SP1 for Embedded Systems
(32bit/日本語版)インストール
・無線LAN:あり
・FC-T5WA-S
・FC-1T0MR-001
・FC-1T0HD-001
・FC-1T0WL-001
266,000円
(税別)

販売価格

販売価格は都度お見積りにてご回答致します。ご要望の型番を選択して頂き「お見積依頼・お問合わせフォーム」よりお問合わせ下さい。


使い勝手を向上させた安心・快適設計

安心して利用するために

防塵・防滴性能 ※1

埃や水気の多い環境でも安心して使えるIP52※2に適合。フロント面はさらに防塵・防滴性能にすぐれたIP65※2 ※3に適合しています。また、ファンレス仕様のため、粉塵を引き込むことがありません。



※1:本製品の防塵・防滴仕様は、無破損・無故障を保証するものではありません。

※2:IP5x/IP6xは、JIS C 0920:2003(IEC 60529:2001)に規定された試験を実施しています。

※3:実際にIP65の装置として使用する場合は、フロント面以外を露出させない設備、環境が必要になります。

耐薬品モールドを採用

小売業の現場や医療分野/外食分野等で求められる衛生面を考慮し、エチルアルコールやイソプロピレンアルコール、希釈した中性洗剤(研磨材入りを除く)での清掃※1が可能です。また、バターやサラダ油、白絞油が付着しても劣化しにくい筐体を採用しているので、厨房内でも安心して利用できます。

※1:清掃の際はやわらかい布に塗布し、軽く拭き取ってください。

快適に操作するために

タッチパネルによる操作が可能

15型フラットディスプレイを搭載。タッチパネル※1には抵抗膜方式を採用しているため、軍手や厚手の手袋等をはめたままでも操作が可能です。

※1:マルチタッチには対応しておりません。

外部ディスプレイ出力端子を搭載

外部ディスプレイ接続用インタフェース(DVI-D)を標準装備。大型ディスプレイ等を接続することにより、マルチディスプレイ表示※1が可能になります。

※1:外部ディスプレイの拡張デスクトップで、最大1,920×1,200ドット。

無線LAN接続に対応 (フリーセレクションで選択)

IEEE802.11b/g/nの2.4GHz帯だけでなく、電波干渉に強く、通信が安定する5GHz帯のIEEE802.11a/nにも対応※1しています。天井付近や手狭な場所に設置する場合でも、無線LANでネットワークに接続できます。

※1:5GHz帯IEEE802.11a/n無線LANの使用は、電波法令により屋内に限定されます。

安定した運用のためのサポート体制

長期供給・長期保守体制を用意

出荷開始後5年間、同一モデルを提供します。 また、製造終了後は5年間の保守サービスを実施しますので、計画的なシステム運用が可能です。

ファクトリーコンピュータSupportPack ※1

万一のトラブルにも安心なファクトリコンピュータ SupportPackを用意。以下のサービスと、サポート期間(3年間/5年間)から選べます。

  • 引取修理(エコノミー)サービス
    トラブルが発生した場合、装置をNEC指定の宅配業者が引き取りに伺い修理対応後返却します。(修理期間は輸送期間を除き、原則10日以内※2です。)
  • 出張修理サービス
    トラブルが発生した場合、カスタマエンジニアが設置場所まで伺い復旧修理を行います。

※1:ファクトリコンピュータ SupportPackは、本体のご購入日がサービス開始日となります。

※2:祝祭日、当社既定の休日を除く。

主な用途

業種・業務を問わないさまざまな用途 ※1
厨房端末(ファーストフード店などに) 情報表示端末 (病院や公共施設などに)
受付端末(オフィスなどに) 生産管理端末(工事などに)

監視・制御端末(農場・牧場などに)

※1:本装置は、屋内仕様のため、屋外では使用できませんので、ご注意ください。



仕様

型名 T5WA T5BA
筐体色 白色 黒色
CPU インテル® Atom™ プロセッサー E3825
  動作周波数 1.33GHz
コア数/スレッド数 2コア/2スレッド
キャッシュ
メモリ
1MB (2次キャッシュ)
メモリ 【セレクション】
2GBまたは4GB ※1 SO-DIMMスロット×1
DDR3L-SDRAM (PC3L-12800[DDR3L-1600]、Non-ECC)
メモリバス 1,066MHz
表示機能 ※2 インテル® HD Graphics(CPU内蔵)、
デュアルディスプレイ機能サポート
  ビデオRAM 最大 1,289MB
解像度
LCD側:最大 1,024×768ドット (XGA)
DVI側 ※3:最大 1,920×1,200ドット (WUXGA)
表示素子 15型 TFT液晶
タッチパネル 抵抗膜方式 ※4
補助記憶装置 【セレクション】
HDD(500GB SATA)またはSSD(128GB SATA,MLC)※5





|

※6
USB ※7 4ポート (USB2.0対応)
シリアル
最大 115,200bps D-sub 9ピン(オス)×2
ディスプレイ DVI-D 24ピン(メス)×1
サウンド関連 ライン出力(ステレオ、ミニジャック:出力インピーダンス 200Ω)、ステレオスピーカ内蔵
通信
機能
有線LAN RJ45(1000Base-T/100Base-TX/10Base-T) LANコネクタ×1 インテル® I210搭載、Remote Power ON 機能サポート
無線LAN ※8 【セレクション】本体内蔵、IEEE802.11a/b/g/n 準拠
規格等 RoHS指令対応、VCCI class B 適合、IP52適合(装置全体)、IP65適合(前面のみ) VDTの低周波磁界及び静電気に関するガイドライン対応(JEITA※9 ITR-3003/ITR-3004)
消費電力 ※10 約20W (最大 約27W)
皮相電力 ※10 約36VA (最大 約48VA)
発熱量 ※10 約72kJ (最大 約97.2kJ)
エネルギー消費効率
(2011年度省エネ基準達成率) ※11
Y区分 0.442(A)
外形寸法 360(W) × 320(D) × 45(H) ㎜
質量 ※12 約3.25kg (ACアダプタは除く)

※1:メモリ4GB実装時に実際に利用可能なメモリ容量は、2.89GB程度となります。

※2:本装置のもつ解像度の能力であり、接続するディスプレイによっては表示できないことがあります。

※3:外部ディスプレイの拡張デスクトップで対応する解像度は以下の通りです。画面回転(90度、180度、270度)にも対応しています。
1,024×768、1,152×864、1,280×720、1,280×768、1,280×800、1,280×960、1,280×1,024、1,360×768、1,366×768、1,400×1,050、1,440×900、1,600×900、1,600×1,200、1,680×1,050、1,920×1,080、1,920×1,200

※4:マルチタッチに対応しておりません。

※5:専用のコントローラと不揮発性NANDフラッシュメモリで構成された容量約128GBのSSD(Solid State Drive)が実装されます。搭載フラッシュメモリには、書き換え寿命があります。

※6:接続する周辺機器のご使用にあたっては、事前にお客様にてご評価・ご確認をお願いいたします。

※7:接続する周辺機器および本装置を利用するソフトウェアが、本インタフェースに対応している必要があります。

※8:通信速度、通信距離は、接続対象機器、電波環境、周囲の障害物、設置環境、仕様状況、ご利用のアプリケーションソフトウェア、OSなどの様々な条件により変化する場合があります。理論上の通信速度は、送受信とも300Mbpsですが、実際のデータ転送速度を示すものではありません。

※9:JEITAは一般社団法人 電子情報技術産業協会(Japan Electronics and Information Technology Industries Association)の略称です。

※10:本装置のみの構成で、CPUのコア(スレッド)をすべて有効にして本装置を動作させた時の測定値で表記しています。CPUのコア数(スレッド数)や動作周波数、動作条件によっては、記載している消費電力値より低くなります。出荷時の構成および設定にて、負荷ソフトウェアを実行させた状態にて計測した値をもとに表記しています。

※11:エネルギー消費効率とは、省エネ法(目標年度2011年度)で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能(単位:ギガ演算)で除したものです。省エネ基準達成率の表示類-:達成率100%未満、A:達成率100%以上200%未満、AA:達成率200%以上500%未満、AAA:達成率500%以上を示します。

※12:セレクションでの装置構成(HDD、メモリ4GB、無線LAN搭載)での測定値になります。


電波に関するご注意

・病院内や航空機内など電子機器、無線機器の使用が禁止されている区域では使用しないでください。機器の電子回路に影響を与え、誤作動や事故の原因となるおそれがあります。

・無線LAN(5GHz ※1 ※2)機能の使用は、IEEE802.11n(W56)およびIEEE802.11a(W56)を除き電波法令により屋内に限定されます。

・5GHz帯無線LANは、IEEE802.11a(W52/W53/W56)およびIEEE802.11n(W52/W53/W56)準拠です。W52/W53/W56は一般社団法人電子情報技術産業協会による表記です。詳細はホームページ(http://home.jeita.or.jp/page_file/20150518140317_EKt1H2lITb.pdf)をご覧ください。

・無線LAN(2.4GHz ※1 ※3)/Bluetooth®機能の使用周波数帯域では、2.4GHz帯域の電波を使用しています。この周波数帯域では、電子レンジなどの産業・科学・医療機器のほか、他の同種無線局、工場の製造ラインなどで使用される免許を要する移動体識別用構内無線局、免許を要しない特定小電力無線局、アマチュア無線局など(以下「他の無線局」と略す)が運用されています。

・IEEE802.11a/IEEE802.11b/IEEE802.11g/IEEE802.11n規格の無線LANを使用する前に、近くで「他の無線局」が運用されていないことを確認してください。

・万一、本製品と「他の無線局」との間に電波干渉が発生した場合は、速やかに本製品の使用チャンネルを変更するか、使用場所を変えるか、または機器の運用を停止(電波の発射を停止)してください。

・電波干渉の事例が発生し、お困りのことが起きた場合には、弊社またはNEC保守サービス拠点(連絡先は本製品添付の電子マニュアルを参照)までお問い合わせください。

※1:IEEE802.11n ※2:IEEE802.11a ※3:IEEE802.11b/g

<各帯域の中心周波数>

・W52帯域:
<20MHzシステム>
36CH(5.18GHz),40CH(5.20GHz),44CH(5.22GHz),48CH(5.24GHz)
<40MHzシステム>
38CH(5.19GHz),46CH(5.23GHz)

W53帯域:
<20MHzシステム>
52CH(5.26GHz),56CH(5.28GHz),60CH(5.30GHz),64CH(5.32GHz)
<40MHzシステム>
54CH(5.27GHz),62CH(5.31GHz)

W56帯域:
<20MHzシステム>
100CH(5.50GHz),104CH(5.52GHz),108CH(5.54GHz),112CH(5.56GHz)
116CH(5.58GHz),120CH(5.60GHz),124CH(5.62GHz),128CH(5.64GHz)
132CH(5.66GHz),136CH(5.68GHz),140CH(5.70GHz))
<40MHzシステム>
102CH(5.51GHz),110CH(5.55GHz),118CH(5.59GHz),126CH(5.63GHz)
134CH(5.67GHz)


液晶ディスプレイに関するご注意

本装置のディスプレイには、液晶ディスプレイ(LCD)が使われています。
LCDは、非常に高精度な技術で作られていますが、以下の特性があります。故障ではありませんのであらかじめご了承ください。

・ドット抜け、色むら、明るさのむらに関して
画面の一部にドット抜け(ごくわずかな黒い点や、常時点灯する赤、青、緑の点)が見えることがあります。また、見る角度によっては、色むらや明るさのむらが見えることがあります。

・残像/焼き付きに関して
LCDに同じ画面を表示し続けると「残像現象」や「焼き付き現象」が発生することがあります。

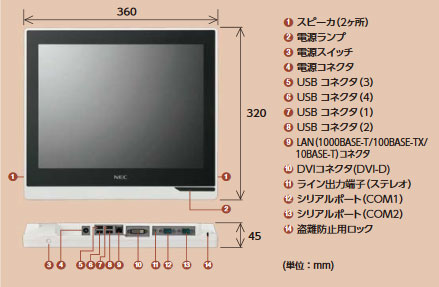

寸法・端子情報


設置環境

項目 SSD搭載装置 HDD搭載装置
周囲温度 0℃ ~ 40℃ 5℃~35℃
保存温度 -20℃~60℃
湿度(非結露) 20%~85%
保存温度(非結露) 10%~90%
浮遊塵埃 ※1 JEITA ※2 IT-1004A class B [0.3mg/m3]
JIS C 0920:2003(IEC 60529:2001) IP6x(前面のみ)/IP5x(装置全体) 導電性および吸湿性の塵埃はなきこと
腐食性ガス ガスが検知されない良好な環境であること
JEITA ※2 IT-1004A class A
耐震性 ※3 連続 2.0m/s2、 短時間 4.9m/s2
JEITA ※2 IT-1004A class B
耐衝撃性(XYZ各方向 3回) ※3 通電 19.6m/s2、 非通電 98m/s2
電源電圧 ※4 AC100~240V ±10%(ACアダプタ)
AC125V以下 (AC電源ケーブル)
電源周波数 50/60Hz±3Hz
電源雑音 1kVP-P 50ns~1μsパルス
絶縁抵抗値 100MΩ (DC 500V)
絶縁耐圧 AC1.5KV 1分間
静電気耐力 ±6kV(接触放電)、±10kV(気中放電) IEC61000-4-2 Level3
漏洩電流 0.5mA以下
瞬時停電 30ms以下 (定格電圧時)

※1:IP5x/IP6xの試験で規定されない塵埃(例えば金属粉・オイルミスト・腐食性ガス、その他導電性および吸湿性の塵埃など)がある環境で使用される場合は、防塵ラックや密閉筐体などに収容してご使用ください。

※2:JEITAは一般社団法人 電子情報技術産業協会(Japan Electronics and Information Technology Industries Association)の略称です 。

※3:本装置の固有周波数と近接した場合に生ずる共振現象における耐力を保証するものではありません。

※4:交流無停電電源装置(UPS)に接続する場合は、正弦波出力タイプをお選びください。ご使用にあたっては、事前にお客様での十分な確認および評価を実施してください。
